Крышка гидроцилиндра

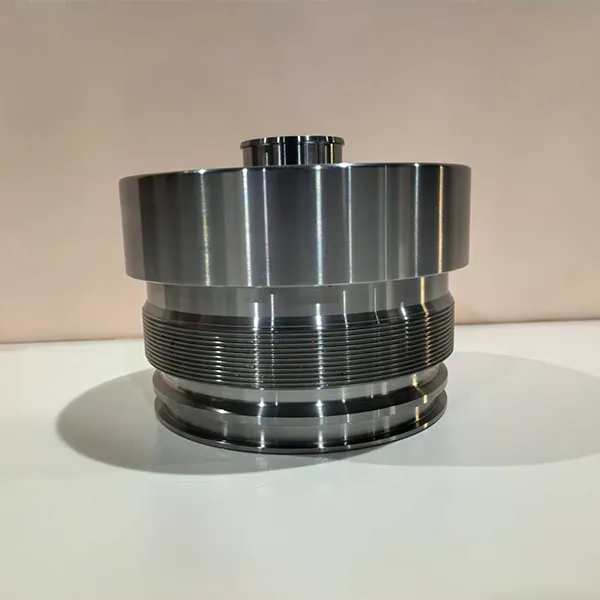

Данная крышка гидроцилиндра изготавливается из низколегированной конструкционной стали Q355D, подвергнутой нормализации. Изделие специально разработано для гидроцилиндров, работающих в условиях низких температур. Диаметр изделия составляет 220 мм, высота — 180 мм. Благодаря высокоточной обработке на станках с ЧПУ обеспечивается надежное соединение с корпусом гидроцилиндра и эффективное уплотнение. Широко применяется в строительном и дорожном машиностроении, гидравлическом оборудовании, автоматизированных системах и других областях.
Описание
маркер
Описание продукта
Данная крышка гидроцилиндра изготавливается из низколегированной конструкционной стали Q355D, подвергнутой нормализации. Изделие специально разработано для гидроцилиндров, работающих в условиях низких температур. Диаметр изделия составляет 220 мм, высота — 180 мм. Благодаря высокоточной обработке на станках с ЧПУ обеспечивается надежное соединение с корпусом гидроцилиндра и эффективное уплотнение. Широко применяется в строительном и дорожном машиностроении, гидравлическом оборудовании, автоматизированных системах и других областях.
Ключевые особенности
1. Превосходные низкотемпературные характеристики
Материал Q355D обеспечивает стабильную работу оборудования в экстремальных условиях при температуре до -40°C, обладает отличной ударной вязкостью и стойкостью к ударным нагрузкам, полностью удовлетворяя требованиям эксплуатации в суровых климатических условиях.
2. Высокоточная обработка
Плоскостность контролируется в пределах 0,03 мм, что гарантирует плотное прилегание к компонентам гидроцилиндра без зазоров.
Шероховатость поверхности уплотнительных канавок достигает Ra 1,6 мкм, а наружных поверхностей — Ra 3,2 мкм, что эффективно повышает уплотнительные свойства и срок службы манжет.
Резьба изготавливается с точностью 6-го класса, проходит контроль калибрами, а средний диаметр точно выверяется с помощью резьбового микрометра, что гарантирует прочность соединения и взаимозаменяемость.
Соосность критически важных сопрягаемых поверхностей контролируется в пределах 0,02 мм, что предотвращает эксцентричный износ и заклинивание поршня.
3. Надежное уплотнение и направление
Высокое качество обработки внутренних и наружных канавок позволяет точно установить уплотнительные кольца, обеспечивая стабильное направление поршня гидроцилиндра. Это гарантирует эффективную, плавную работу цилиндра без утечек.
4. Прочное соединение
Надежное соединение с корпусом гидроцилиндра осуществляется с помощью высокоточной резьбы. Конструкция обеспечивает механическую прочность и удобство сборки/разборки, что гарантирует долговременную эксплуатационную надежность.
Области применения
Предназначен для использования на торцах гидроцилиндров различных типов в качестве ключевого уплотнительного и направляющего компонента.
Широко применяется в строительном и дорожном машиностроении, гидравлическом оборудовании, автоматизированных системах и других отраслях.
Особенно рекомендуется для условий эксплуатации, предъявляющих строгие требования к адаптации к низким температурам и стабильности работы.
