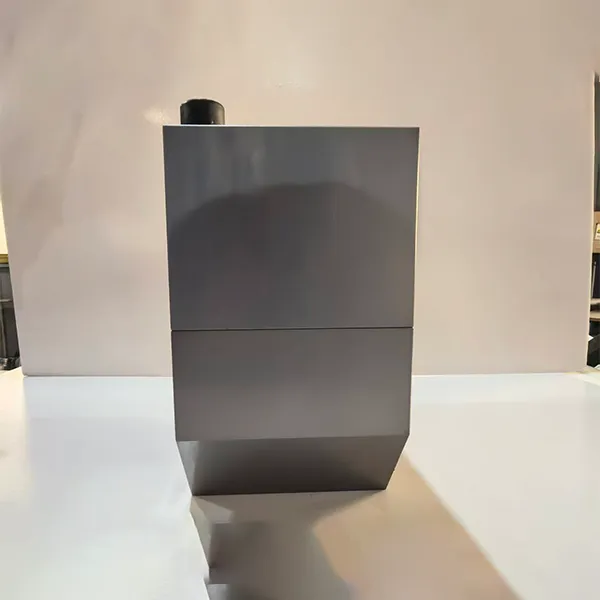

Подшипниковая опора (кронштейн)
Данный опорный корпус подшипника специально разработан для системы опоры штока гидроцилиндра изменения угла атаки лопастей морских ветроустановок. Изделие изготавливается методом ковки из сверхвысокопрочной конструкционной стали S690QL с последующей термической обработкой (закалка + двукратный отпуск), высокоточной механической обработкой на станках с ЧПУ и гальваническим покрытием (цинк-никель, толщина слоя не менее 12 мкм).
Описание
маркер
Описание продукта
Данный опорный корпус подшипника специально разработан для системы опоры штока гидроцилиндра изменения угла атаки лопастей морских ветроустановок. Изделие изготавливается методом ковки из сверхвысокопрочной конструкционной стали S690QL с последующей термической обработкой (закалка + двукратный отпуск), высокоточной механической обработкой на станках с ЧПУ и гальваническим покрытием (цинк-никель, толщина слоя не менее 12 мкм). Габаритные размеры корпуса: 280×280×170 мм. Конструкция предусматривает установку высокоточных линейных подшипников (например, FAG или аналоги) и датчиков для опоры прямолинейного движения штока и мониторинга состояния гидроцилиндра. Изделие является ключевым опорным компонентом, обеспечивающим эффективную и стабильную работу системы изменения угла атаки лопастей морских ветроустановок.
Ключевые особенности
1.Сверхвысокопрочная сталь S690QL — устойчивость к длительным высоким нагрузкам
Изготовление из сверхвысокопрочной конструкционной стали S690QL с последующей термической обработкой (закалка + двукратный отпуск) обеспечивает предел текучести ≥ 690 МПа и временное сопротивление ≥ 770 МПа, гарантируя высокую усталостную прочность и стойкость к ударным нагрузкам.
Изделие способно длительно выдерживать высокие нагрузки в условиях эксплуатации гидроцилиндров изменения угла атаки лопастей морских ветроустановок, полностью исключая риск деформации или растрескивания, что соответствует требованиям интенсивной эксплуатации ветрогенераторов.
2.Высокоточная обработка — точность опоры и мониторинга
Плоскостность ключевых монтажных поверхностей строго контролируется в пределах 0,03 мм, шероховатость внутренних отверстий и уплотнительных поверхностей Ra 1,6 мкм. Это обеспечивает прецизионный монтаж линейных подшипников, исключая неравномерный износ и заклинивание штока.
Верхняя и нижняя половины корпуса соединяются резьбовыми элементами и обрабатываются в сборе, что гарантирует допуск соосности не более 0,02 мм и обеспечивает общую точность изделия для стабильной линейной опоры штока.
Предусмотрены посадочные места для датчиков, позволяющие точно установить контрольно-измерительную аппаратуру для сбора данных и обратной связи о состоянии гидроцилиндра в реальном времени.
3.Цинк-никелевое покрытие — исключительная коррозионная стойкость
Гальваническое покрытие (цинк-никель) толщиной не менее 12 мкм выдерживает испытания в камере соляного тумана в течение 750 часов, что подтверждает высокую стойкость к солевому туману и морской атмосферной коррозии.
Изделие может длительно эксплуатироваться в условиях повышенной коррозионной активности (морские ветроустановки), эффективно противостоя воздействию повышенной влажности и солей, значительно увеличивая срок службы.
4.Надежная опора и функция интеллектуального мониторинга
Встроенные высокоточные линейные подшипники обеспечивают точную опору штока, стабилизируя направление его движения и гарантируя эффективную, плавную работу гидроцилиндра.
Встроенная система мониторинга с датчиками обеспечивает обратную связь о рабочих параметрах гидроцилиндра в реальном времени, обеспечивая прогнозирование отказов и удаленный контроль. Это значительно повышает уровень интеллектуализации системы изменения угла атаки лопастей и эффективность технического обслуживания ветроустановок.
Области применения
Основное применение: система опоры штока гидроцилиндров изменения угла атаки лопастей морских ветроэнергетических установок в качестве ключевого компонента опоры и мониторинга работы.
Широко используется на различных морских ветроэлектростанциях и в обслуживающих платформах, особенно в условиях открытого моря, предъявляющих повышенные требования к прочности опоры, коррозионной стойкости и возможностям интеллектуального мониторинга.
