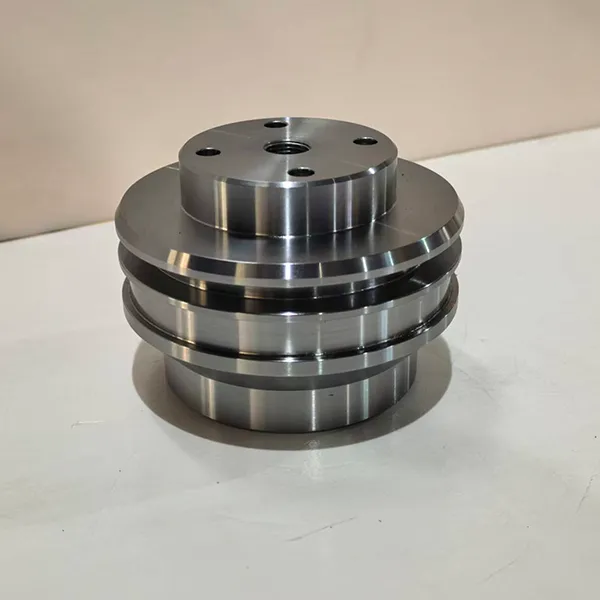

Поршень гидроцилиндра
Данный поршень гидроцилиндра изготавливается методом ковки из высококачественной легированной конструкционной стали (в зависимости от условий эксплуатации может использоваться сталь 42CrMo, Q355D и др.) с последующей высокоточной обработкой на станках с ЧПУ и профессиональной термической обработкой. Специально разработан для гидравлических систем высокого давления.
Описание
маркер
Описание продукта
Данный поршень гидроцилиндра изготавливается методом ковки из высококачественной легированной конструкционной стали (в зависимости от условий эксплуатации может использоваться сталь 42CrMo, Q355D и др.) с последующей высокоточной обработкой на станках с ЧПУ и профессиональной термической обработкой. Специально разработан для гидравлических систем высокого давления. Изделие имеет несколько прецизионных уплотнительных канавок и канавок для направляющих колец, позволяющих точно установить уплотнительные и направляющие элементы. Это обеспечивает эффективное разделение полостей высокого давления и стабильное направление штока поршня. Является ключевым компонентом, гарантирующим эффективную работу гидравлических систем в таких областях, как ветроэнергетика и строительная техника.
Ключевые особенности
1. Высокопрочный материал и термообработка
Изготавливается из высококачественной легированной стали 42CrMo или Q355D, подвергнутой закалке с высоким отпуском или нормализации. Обладает превосходной прочностью на растяжение и усталостной прочностью, способен длительно выдерживать условия высокого давления и высоких нагрузок.
Отличная вязкость материала позволяет использовать изделие в условиях низких температур (от -40°C до -60°C), исключая риск хрупкого разрушения.
2. Микронная точность обработки
Плоскостность критически важных уплотнительных и направляющих поверхностей составляет ≤ 0,03 мм, соосность основных сопрягаемых поверхностей — ≤ 0,02 мм, что гарантирует точное сопряжение с гильзой гидроцилиндра, предотвращая эксцентричный износ и утечки.
Дифференцированный контроль шероховатости поверхности: для наружных поверхностей — Ra 3,2 мкм, для поверхностей уплотнительных и направляющих канавок — Ra 1,6 мкм, что эффективно повышает уплотнительные свойства и срок службы манжет.
Высокоточное изготовление нескольких прецизионных уплотнительных канавок и канавок для направляющих колец позволяет реализовать многоконтурное уплотнение и стабильное направление, значительно повышая стабильность работы гидроцилиндра.
3. Исключительная коррозионная стойкость (опционально)
Поверхность может быть покрыта гальваническим слоем сплава цинк-никель (толщина покрытия ≥ 12 мкм), сертифицированным по результатам испытаний в соляном тумане на 750 часов, что обеспечивает превосходную устойчивость к солевому туману и морской атмосферной коррозии.
Возможность длительной эксплуатации в условиях сильной коррозии, характерных для оффшорной ветроэнергетики, нефтепромыслов и горнодобывающей техники, значительно продлевает срок службы изделия и снижает затраты на обслуживание оборудования.
4. Надежное уплотнение и направляющая функция
Конструкция с многозаходными уплотнительными канавками позволяет установить несколько уплотнительных и направляющих колец, эффективно изолируя масло под высоким давлением и гарантируя отсутствие утечек.
Обеспечивает точное направление штока поршня, стабилизируя направление его движения, что делает работу гидроцилиндра эффективной, плавной и надежной. Является ключевым гарантом надежности гидравлической системы.
Области применения
Основное применение: в гидроцилиндрах системы изменения шага лопасти оффшорных ветрогенераторов, гидроцилиндрах строительной техники, гидравлическом оборудовании для нефтепромыслов и других областях.
Широко используется в гидравлических системах высокого давления различных типов, особенно рекомендуется для условий эксплуатации, предъявляющих строгие требования к устойчивости к низким температурам, коррозионной стойкости и стабильности работы.
