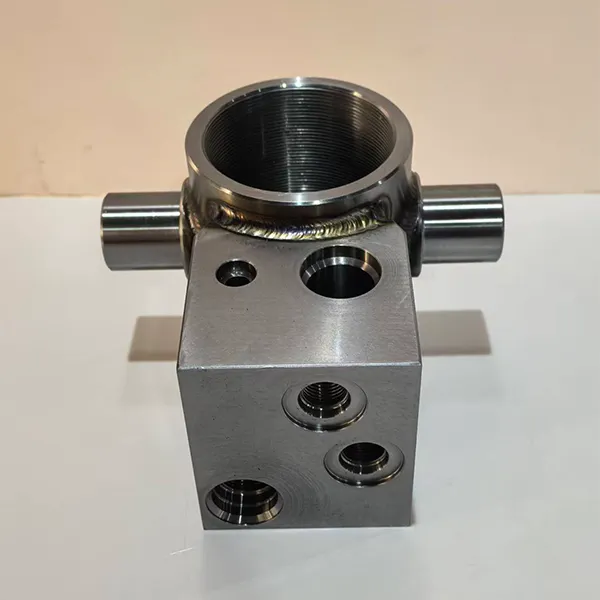

Шарнирная крышка гидроцилиндра (со встроенным блоком клапанов)
Данная крышка гидроцилиндра с проушиной изготавливается методом ковки из высокопрочной легированной стали (например, 42CrMo, Q355D) с последующей высокоточной механической обработкой на станках с ЧПУ и сваркой. Изделие объединяет в себе функциональность крышки гидроцилиндра, проушины и гидравлического клапанного блока. Оно выполняет ключевые задачи: герметизацию и направление штока в гидроцилиндре, обеспечение шарнирной опоры и распределение гидравлического потока.
Описание
маркер
Описание продукта
Данная крышка гидроцилиндра с проушиной изготавливается методом ковки из высокопрочной легированной стали (например, 42CrMo, Q355D) с последующей высокоточной механической обработкой на станках с ЧПУ и сваркой. Изделие объединяет в себе функциональность крышки гидроцилиндра, проушины и гидравлического клапанного блока. Оно выполняет ключевые задачи: герметизацию и направление штока в гидроцилиндре, обеспечение шарнирной опоры и распределение гидравлического потока. Конструкция разработана специально для гидравлических систем высокого давления в строительной технике, ветроэнергетике и других отраслях, гарантируя стабильную работу в условиях высоких нагрузок и ударных воздействий.
Ключевые особенности
1.Высокопрочные материалы и качественная сварка
Изготовление из высокопрочной легированной стали (42CrMo или Q355D) с последующей объемной термообработкой (улучшение или нормализация), что обеспечивает превосходные показатели предела прочности и усталостной прочности.
Применение специализированных сварочных технологий гарантирует формирование качественных сварных швов с полным проваром, способных длительно выдерживать высокие ударные и знакопеременные нагрузки в зоне шарнирного соединения, полностью исключая риск растрескивания.
2.Высокоточная обработка и надежная герметизация
Плоскостность ключевых монтажных поверхностей контролируется в пределах 0,02–0,03 мм, а соосность основных сопрягаемых поверхностей – в пределах 0,02 мм. Это гарантирует точное сопряжение с гильзой и штоком гидроцилиндра.
Шероховатость поверхности внутренних канавок под уплотнения достигает Ra 1,6 мкм, что позволяет точно установить уплотнительные элементы, эффективно изолируя рабочую жидкость под высоким давлением и предотвращая утечки.
Шероховатость поверхности проушины достигает Ra 3,2 мкм, обеспечивая высокую износостойкость и коррозионную стойкость, а также гарантируя свободное качание в шарнире и длительный срок службы изделия.
3.Интегральная конструкция и распределение гидравлического потока
Реализована функция встроенного гидравлического клапанного блока: предусмотрены прецизионные резьбовые отверстия и порты масляных каналов для компактной установки гидравлической аппаратуры, такой как электромагнитные и обратные клапаны.
Конструкция позволяет значительно сократить количество внешних трубопроводов, делая гидравлическую систему более компактной, упрощая монтаж, а также снижая риск возникновения утечек и затраты на техническое обслуживание.
4.Надежная работа шарнира и точное направление штока
Наличие двух проушин по бокам обеспечивает надежное шарнирное соединение с элементами навесного оборудования, компенсируя изменения угла наклона гидроцилиндра в процессе работы.
Множество уплотнительных и направляющих канавок внутри крышки обеспечивают точное направление штока поршня, стабилизируя траекторию его движения. Это гарантирует эффективную, плавную и надежную работу гидроцилиндра в целом.
Области применения
Основное применение: в качестве крышки с проушиной и интегрированного клапанного блока в гидроцилиндрах высокого давления для строительной техники, гидроцилиндрах изменения угла атаки лопастей ветроэнергетических установок и аналогичных системах.
Широко используется в экскаваторах, погрузчиках, кранах, морских ветроэнергетических установках и другом оборудовании, особенно в условиях, предъявляющих повышенные требования к прочности шарнирного соединения, герметичности и степени интеграции компонентов.
